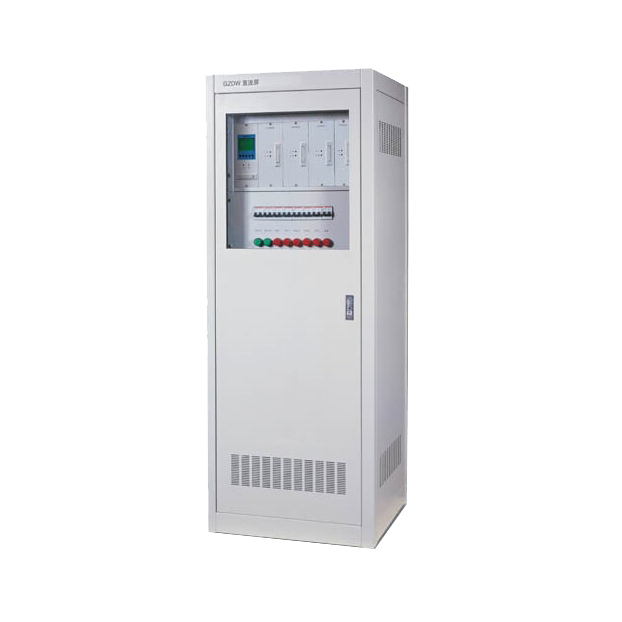

直流屏、直流電源屏、直流電源柜、微機直流屏、電力操作電源、直流操作電源、直流成套裝置、直流電源系統 NF-GZDW

　　適用范圍：

　　微機型整流逆變直流電源柜NF-GZDW/GCFW/KCFW，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點?？膳c上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，是無人值守的理想直流電源設備。

系統特點：

　　● 兩路交流輸入自動切換，確保系統正常運行；

　　● 輸入電壓范圍寬，電網適應性強；

　　● 采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高；

　　● 整流模塊采用帶電熱插拔，日常維護方便快捷；

　　● 高精度動態均流，可自主、主控或受控運行；

　　● 監控可選用液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方便；

　　● 監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；

　　● 監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告警及故障告警，確保蓄電池工作在正常狀態，延長蓄電池的使用壽命；

　　● 具備手動、自動調壓功能及支路絕緣檢測功能；

　　● 可靠的防雷和高度的絕緣防護措施，確保系統和人身安全；

　　● 提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇；

　　● 備有擴展接口可接入外部其它設備；

　　● 可采用一套監控系統，雙組蓄電池、雙組充電裝置，母線分段，實現雙組蓄電池獨立充放電管理。

　　注：可根據用戶需求添加事故信號或預告信號報警功能和逆變電源進行DC/AC、DC/DC轉換。

工作原理：

　　兩路市電經過自動切換輸入一路交流，給整流模塊供電。整流模塊將輸入的交流AC轉換為直流DC,給蓄電池充電，同時給合閘母線(合母)負載供電；另外合閘母線通過降壓模塊后給控制母線(控母)負載供電。系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息及操控系統。

系統配置：

　　● 整流模塊選擇(C10為蓄電池容量)：

　　A.控制母線無整流模塊

　　0.1×C10+經常負荷電流

　　模塊個數≥_____________________+1

　　模塊額定電流

　　B.控制母線有整流模塊

　　0.1×C10

　　合母上的模塊個數≥ ____________________+1

　　模塊額定電流

　　經常負荷電流

　　控母上的模塊個數≥ ____________________

　　模塊額定電流

　　● 電池容量配置原則：

　　A.滿足事故停電狀態的持續放電，事故時間選定為1小時；

　　B.放電末期合閘時所剩下容量不低于額定容量的25%；

　　C.保證在沖擊負荷出現時直流母線電壓下降不超過10%；

　　D.對免維護電池合閘電流一般不超過4C；

　　E.考慮到電池組末期老化時容量衰減故選儲備系數1.2；

　　F.具體容量設計可參照國家有關標準和電池廠家提供的技術資料。

　　● 接線方案：

　　GZDW30：單母線分段，單組電池，無降壓裝置。

　　GZDW31：單母線，單組電池，無降壓裝置。

　　GZDW32：雙母線分段，單組電池，有手動和自動降壓裝置。

　　GZDW33：雙母線，單電池組，有手動和自動降壓裝置。

　　GZDW34：雙母線分段，單組電池，手動自動降壓裝置，控制母線有整流模塊。

　　GZDW35：雙母線，單組電池，有手動和自動降壓裝置，控制母線有整流模塊。

　　GZDW40：單母線分段，雙組電池，無降壓裝置。

　　GZDW41：雙母線，雙組電池，有手動和自動降壓裝置。

　　南方電科智能電網直流電源系統專用型號：

　　智能微型直流電源

　　NF-UP8（W）-1200

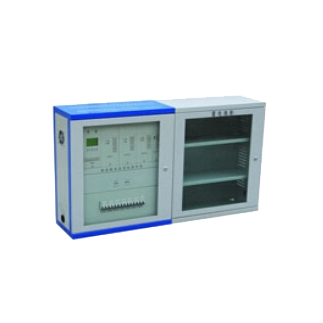

　　壁掛芯系統

　　NF-BGXW-40AH/220V

　　微機型智能高頻開關直流電源系統

　　NF-GZDW-100AH/220V

　　電廠專用微機監控智能高頻開關直流電源系統裝置

　　CHNDC-GZDW8—M-GY/3F-1600AH/220V

　　智能站用交直流一體化電源系統

　　CHNDC-GYDW8（JNZT）-200/220/60-U5/220-I3/220-D48/60

　　電網反措型直流電源系統

　　CHNDC-GZDFC-100AH/220V

　　抗震防火反措型一體化電源（帶交竄直報警）

　　CHNDC-PZYDS-KFF-200/220/40-U5/220-D48/100

　　智能并聯型交直流一體化電源

　　CHNDC-GZYBL-DC220/16A-200AH-U5/AC220-D48/60A
